Commax CM 810M budżetowy system interkomowy - stacja

510,00 zł

Opis produktu

Intercom CM 810 M stacja równorzędna systemu interkomowego  głośnomówiącego.

Do systemu istnieje możliwość podłączenia 10 stacji równorzędnych CM-810M

  • Sam Intercom CM-810-M przeznaczony jest do łączności wewnętrznej w biurach, szpitalach , teatrach  itp. System umożliwia stworzenie układu interkomów z łącznością „każdy z każdym”.

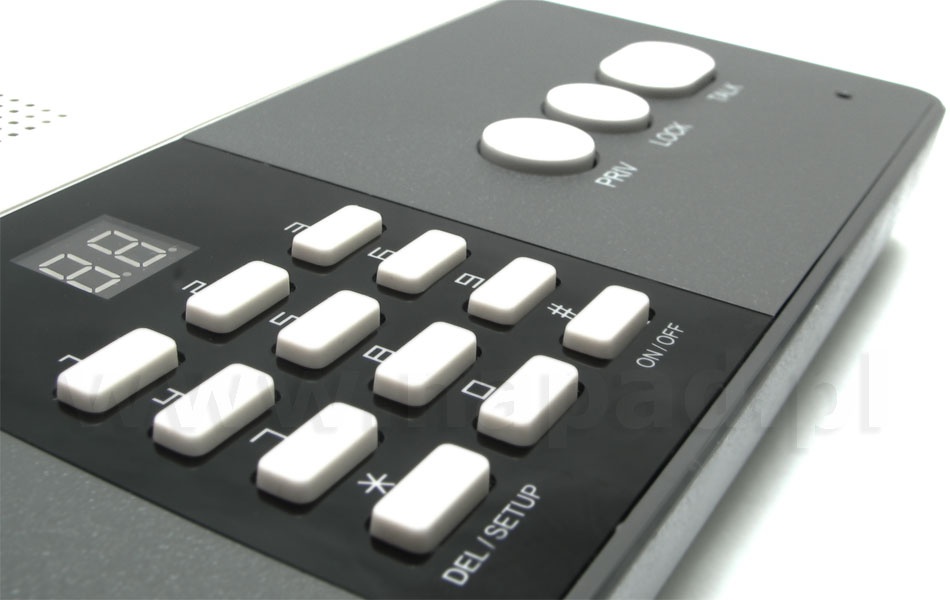

  • Pokrętło regulacji głośności głośnika: pozwala na regulację natężenia dźwięku rozmowy przychodzącej z innych interkomów (Rys.1).
  • Pokrętło regulacji głośności dźwięku wywołania: pozwala na regulację natężenia dźwięku sygnału wywołania przychodzącego z innych interkomów (Rys.1).
  • Przycisk prywatności PRIV: jeżeli przycisk jest wciśnięty interkom nie przekazuje dźwięku z mikrofonu (niemożliwy jest podsłuch interkomu, Rys.1).

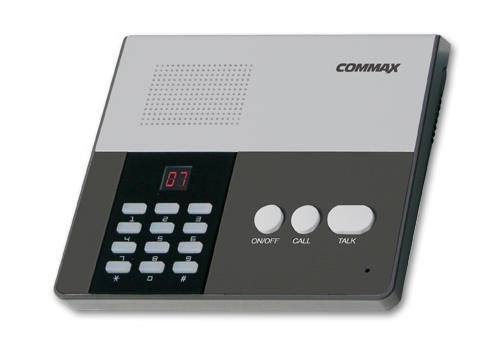

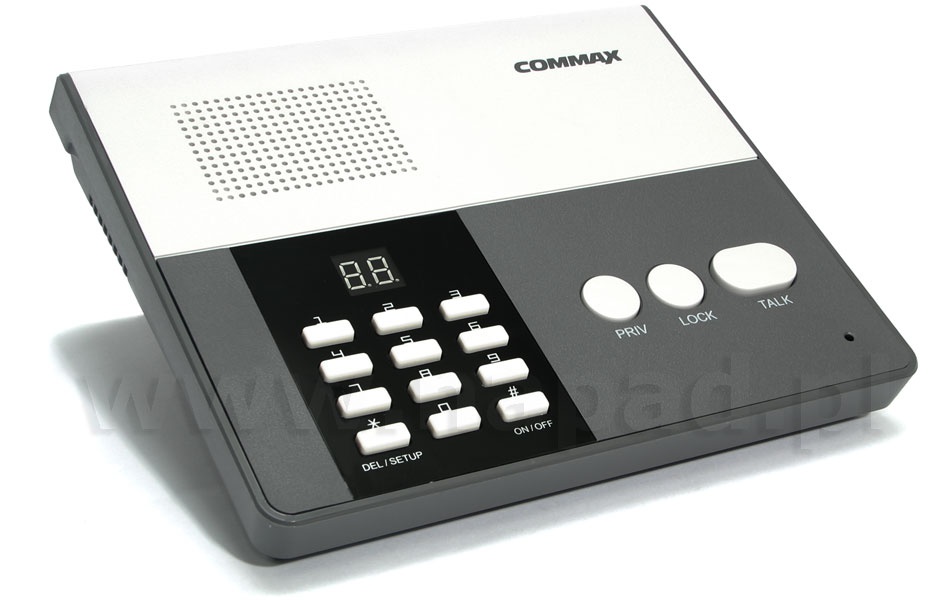

Rys.1 Wygląd zewnętrzny

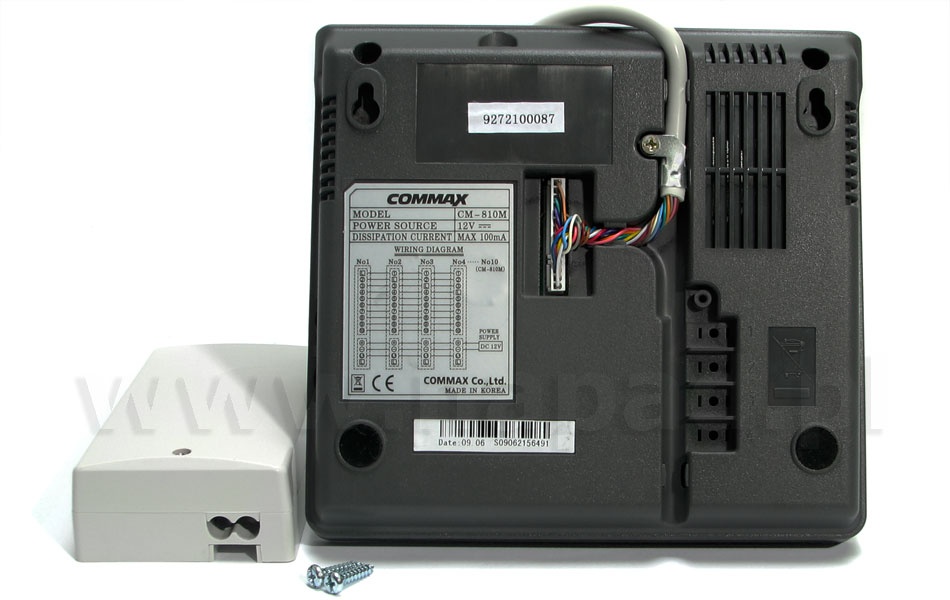

Interkom CM-810M wyposażony jest w puszkę instalacyjną, do której można podłączyć przewody łączące urządzenia (Rys.2). Przewód zakończony jest dwoma konektorami:

  • 10 pinowy (przewody odpowiadają numeracji instalowanych urządzeń: 1-10)
  • 4 pinowy (+12V, GND, L1, L)



Rys.2 Połączenia

  • Zalecany sposób zasilania urządzeń
    • Zasilanie przy użyciu jednego zasilacza RF-1A (Rys.3):




Rys.3 Zasilanie RF-1Ax1; CM810Mx4

    • zalecana max. ilość urządzeń CM-810M dla jednego zasilacza RF-1A wynosi 4.
    • zaleca się instalację zasilacza w odległości 1m od jednego z urządzeń, pozostałe urządzenia w odległości nie większej niż 50m



Rys.4 Zasilanie RF-1Ax1; CM810Mx2

    • zaleca się instalację zasilacza w odległości 1m od jednego z urządzeń, drugie urządzenie w odległości nie większej niż 100m dla max. 2 urządzeń (Rys.4)
  • Zasilanie przy użyciu dwóch zasilaczy RF-1A
    • przy zasilaniu dwóch grup urządzeń (2 x 4 urządzenia) odległość pomiędzy grupami może wynosić do 100m (Rys.5)



Rys.5 Zasilanie RF-1Ax2; CM810Mx4

    • zaleca się instalację zasilacza w odległości 1m od każdego z urządzeń, w odległości nie większej niż 200m dla max. 2 urządzeń (Rys.6).



Rys.6 Zasilanie RF-1Ax2; CM810Mx2

  • Zasilanie przy użyciu trzech zasilaczy RF-1A (Rys.7).




Rys.7 Zasilanie RF-1A x 3



cena za 1 stację.
